Wyniki badań prezentowane na XXI Ogólnopolskiej Konferencji Inżynierii Chemicznej i Procesowej, 2-6 września 2013, Kołobrzeg:
|
|
| |
1. Roman SZAFRAN, Tadeusz TOMCZAK; Wykorzystanie metody lattice-Boltzmann do symulacji mikroprzepływów w kanałach układów lab on a chip. PDF |
|
| |
2. Roman SZAFRAN; Fabrykacja mikroaparatów metodą bezpośredniego grawerowania laserowego DLP. PDF |
|
| |
3. Roman SZAFRAN; Metodyka projektowania mikroaparatów lab on a chip do badań przepływów w naczyniach włosowatych guzów nowotworowych. PDF |
|
| |
|
|
| |
|
|
| |
|
|
| |
Kamil Jażdżyk, Politechnkika Wrocławska 2013 |
|
| |
Projekt inżynierski "Projekt i wykonanie mikroogniwa paliwowego" |
|
| |
|
|
| |
Wprowadzenie
Małe urządzenia przenośne, takie jak telefony komórkowe, laptopy czy tablety z czasem stały się wielozadaniowymi platformami mogącymi spełniać coraz więcej funkcji, które niegdyś przypisane były do jednego urządzenia. Wynika to z najnowszego trendu jakim jest miniaturyzacja tradycyjnych urządzeń. Postęp w technologii produkcji i mikrofabrykacji, umożliwia ciągłą poprawę parametrów. Nieocenionym czynnikiem , który wpłynął na poprawę sprawności i funkcjonalności urządzeń mobilnych, była integracja z sieciami bezprzewodowymi, co umożliwiło dużo szybszą transmisję danych.
Producenci urządzeń mobilnych, poprzez nowe technologie produkcji seryjnej dostarczają na rynek urządzenia o wysokiej powtarzalności i jakości wykonania. Mikrofabrykacja układów scalonych i systemów mikroelektromechanicznych umożliwia dalszą miniaturyzację w efektywnie kosztowny sposób. Systemy mikroelektromechaniczne określane mianem MEMS (z ang. microelectromechanical systems) łączą w sobie elementy elektroniczne i mechaniczne co pozwala na jednoczesną kontrolę i pomiar przeprowadzanego eksperymentu. Ponadto, nowa generacja MEMS, czyli czujników, siłowników i urządzeń lab-on-a-chip umożliwia zdalne sterowanie tymi układami. Jedną z bardziej rozwijanych i badanych jednostek układów MEMS stały się urządzenia lab-on-a-chip w skrócie LOC. Urządzenia LOC składają się z wielu elementów takich jak: iniektory, kanały transportujące, mieszalniki, reaktory czy układy zasilające. Serce każdego układu LOC stanowi chip. Nie jest to jednak, tradycyjnie kojarzony z tą nazwą, krzemowy układ scalony. Obecnie większość tego typu systemów buduje się z różnego rodzaju materiałów, takich jak: polimery, silikon czy szkło. [Herold i in., 2009] Każdy z nich ma swoje charakterystyczne cechy, które wykorzystuje się w zależności od przyszłych zastosowań budowanego urządzenia. [praca Kamili]Układy MEMS znalazły zastosowanie w różnych dziedzinach nauki takich jak: medycyna, inżyniera środowiska, inżynieria chemiczna czy energetyka. W tej ostatniej dziedzinie, zastosowanie MEMS upatruje się w konstruowaniu nowych układów zasilających np. baterie i akumulatory. Miniaturowe baterie litowo jonowe, takie jak Ni-Cd, Li-Ion czy Li-Poly obecnie zasila większość urządzeń przenośnych. Niestety, nowe wymagania, które stawiają urządzenia mobilne wykluczają zasilanie obecnie stosowanymi akumulatorami. Alternatywę stanowią, ogniwa paliwowe. Są to urządzenia pozwalające na uzyskanie energii elektrycznej i ciepła bezpośrednio z zachodzącej w nich reakcji chemicznej. Ogniwa paliwowe posiadają szeroki wachlarz zalet, takich jak wysoka gęstość energetyczna, łatwość ładowania czy możliwość integracji w większe moduły zasilające. Bazują one na technologii MEMS co stwarza możliwość modyfikacji i ulepszania ich w przyszłości. Ponadto zastosowanie podłoża krzemowego umożliwia integrację ogniw paliwowych z innymi układami elektronicznymi na tym samym chipie. Pierwszym ogniwem paliwowym, bazującym na podłożu krzemowym było ogniwo z membraną do wymiany protonów (ang. Proton-exchange membrane fuel cel). Dwuwarstwowa konstrukcja, składająca się z dwóch podłoży bipolarnych, tworzyła kanały do gromadzenia się reagentów, co umożliwiało przepływ protonów między układem membrana- elektroda. Niestety, wykonanie tego typu ogniwa wymagało stosowania wielu niestandardowych technik, co w znacznym stopniu komplikowało i wydłużało proces produkcji. Jako alternatywę, Maynard i Mayers zaproponowali mikrostruktuę kanałów osadzonych na pojedynczym podłożu krzemowym. Wykorzystanie jednego monolitycznego podłoża sprowadza proces fabrykacji do nakładania kolejnych warstw na podłoże. Badania pokazały, że ogniwa wykonane techniką zaproponowaną przez dwóch naukowców są mniej sprawne od dwuwarstwowych bipolarnych odpowiedników, co wiąże się ze strukturą uzyskanych powierzchni. Jednakże, wykazują one dużo większą powierzchnie aktywną osadzonego katalizatora. Pomimo znacznych postępów w technologii wytwarzania, fabrykacji, i integracji układów lab-on-a-chip, wdrożenie ogniw paliwowych jest nadal trudna. Wynika to przede wszystkim z trudnością osadzania membrany (najczęściej nafionowej, nasyconej odpowiednimi związkami). Rozwiązanie napotkanych problemów wymagało nowych rozwiązań konstrukcyjnych ogniwa bądź zaproponowanie innych technik fabrykacji. Ostatnie publikacje na temat bezmembranowych ogniw paliwowych, dają pewne nadzieje na rozwinięcie technologii tych urządzeń. Najważniejszą cechą tego typu ogniw jest brak membrany. Co za tym idzie wymiana protonów odbywa się za sprawą dyfuzji na granicy faz utleniacz- reduktor. Strumienie paliwa i utleniacza poprzez układ mikrokanalików spotykają się łącząc w jeden strumień, nie mieszając się przy tym. Przy czym ważnym czynnikiem jest zachowanie przepływu laminarnego surowców. Dyfuzja wzdłuż granicy faz jest ograniczona i dlatego zawracanie paliwa jest minimalizowane, podczas gdy transport protonów może nadal występować. Elektrody ogniwa są zazwyczaj umieszczane na przeciwległych ścianach kanału. Takie rozwiązania, znacznie poprawiły wydajność ogniwa poprzez zniwelowanie strat oporności elektrycznej na rzecz transportu protonów przez membranę czy też pozbycia się zjawiska zalewania katody. Ponadto, poprzez włączenie membrany do wymiany protonów, tradycyjne moduły ogniw łączą się w pojedynczy substrat, wzmacniając możliwość sekwencyjnej integracji dostosowanych do technologii MEMS i IC-compatible. Innym ważnym udoskonaleniem, jest zastosowanie ciekłych utleniaczy takich jak nadtlenek wodoru, kwas azotowy V czy nadmanganian potasu. Poprawia to w znacznym stopniu kinetykę reakcji zachodzących na katodzie oraz uzyskiwaną gęstość energetyczną w porównaniu do gazowych utleniaczy. Stosowanie ciekłych utleniaczy, umożliwia ogniwom paliwowym pracę w warunkach beztlenowych. Dlatego z powodzeniem mogą być wykorzystywane w łodziach podwodnych czy statkach kosmicznych.
Cel pracy
Celem pracy było zaprojektowanie i budowa prototypu ogniwa paliwowego, którego wykonanie miałoby opierać się na mniej kosztownych metodach fabrykacji w porównaniu z powszechnie stosowanymi metodami, przy jednoczesnym zachowaniu jak największej dokładności i sprawności ogniwa. |
|
| |
|
|
| |
Spis treści
Wprowadzenie Cel pracy
I. Część literaturowa
1.1. Ogniwa paliwowe - podstawowe informacje
1.2. Sposób działania ogniwa paliwowego
1.3. Rodzaje ogniw paliwowych
1.3.1. Ogniwa z polimerową membraną do wymiany protonów - PEMFC
1.3.2. Ogniwa fosforanowe - PAFC
1.3.3 Ogniwa węglanowe - MCFC
1.3.4 Ogniwa tlenkowe - SOFC
1.3.5. Ogniwa alkaiczne - AFC
1.3.6. Ogniwa zasilane metanolem lub kwasem mrówkowym - DMFC/DFAFC
1.3.7. Schemat działania różnego rodzaju ogniw paliwowych z uwzględnieniem mechanizmu reakcji i temperatur pracy.
1.3.8 Rozwiązania konstrukcyjne ogniw paliwowych
1.4. Zastosowanie i komercjalizacja
1.4.1. Stacjonarne układy małej, średniej i dużej mocy
1.4.2. Urządzenia mobilne
1.4.3. Roboty mobilne
1.4.4. Motoryzacja
1.4.5. Magazynowanie energii elektrycznej
1.5. Standardowe metody wytwarzania ogniw paliwowych
1.6. Opis projektowanego ogniwa paliwowego
1.7. Mechanizm reakcji
1.8. Rola katalizatora
II. Urządzenia i materiały wykorzystane podczas badań
2.1. Sprzęt laboratoryjny
2.2. Spis wykorzystanych substancji i odczynników
III. Część projektowa
3.1. Fabrykacja ogniwa
3.2 Rysunek projektowy
IV. Wyniki
V. Literatura |
|
| |
|
|
| |
Wersja pdf pracy udostępniana na życzenie: labchip(a)pwr.wroc.pl |
|
| |
|
|
| |
|
|
| |
|
|
| |
Mieszko Dyliński, Politechnika Wrocławska 2013 |
|
| |
Projekt inżynierski "Analiza warunków skuteczności embolitycznych mikrocząstek w terapii antynowotworowej"
"Analysis of the conditions of embolic microparticles effectiveness in the anticancer therapy" |
|
| |
|
|
| |
Nowotworami nazywamy grupę chorób związanych z nadmiernym wzrostem i proliferacją komórek. Do metod leczenia raka zaliczamy chemio- i radioterapię, chirurgię oraz m. in. embolizację. Embolizacja jest to świadome zamknięcie światła naczynia krwionośnego w celu leczniczym. W przypadku nowotworów zaślepia się światło tętniczek odżywiających je co powoduje nekrozę komórek nowotworowych. Wyróżniamy kilka metod embolizayjnych: chemoebolizację, radioembolizację, embolizację za pomocą cząstek uwalniających lek oraz embolizację „tradycyjną”. Jako czynników embolitycznych używa się mikrocząstek z: żelatyny, skrobi, polimerów, izotopów radioaktywnych i wielu innych substancji. Największy wpływ na proces zamykania światła naczynia krwionośnego ma kształt i rozmiar cząstek embolitycznych. Jedną z metod otrzymywania takich cząstek jest „Lab-on-a-Chip”. |
|
| |
|
|
| |
Spis treści
1. Wstęp 1.1 Nowotwory – informacje ogólne 1.2 Angiogeneza 1.3 Statystyki dotyczące nowotworów 1.4 Metody leczenia nowotworów 1.5 Pierwotny rak wątroby 1.6 Terapie embolityczne 1.7 Warunki skuteczności terapii embolizacyjnej 1.8 Wytwarzanie cząstek embolitycznych metodą "Lab-on-a-Chip"
Rozdział I.
Informacje ogólne o nowotworach 2.1 Proces powstawania nowotworów 2.2 Czynniki kancerogenne 2.3 Angiogeneza 2.4 Statystyki dotyczące nowotworów 2.5 Pierwotny rak wątroby
Rozdział II.
Terapie embolizacyjne 3.1 Embolizacja – informacje ogólne 3.2 Rodzaje terapii embolizacyjnych 3.3 Czynniki embolityczne
Rozdział III.
Warunki skuteczności terapii embolitycznej
Rozdział IV.
Wytwarzanie cząstek embolitycznych metodą "Lab-on-a-Chip" 5.1 "Lab-on-a-Chip" informacje ogólne 5.2 Metody wytwarzania urządzeń LOC 5.3 Urządzenia LOC oparte o mikroprzepływy kroplowe 5.4 Uzyskiwanie cząstek polimerowych cząstek embolitycznych metodą mikroprzepływów kroplowych
6. Podsumowanie
7. Literatura
8. Załączniki. 8.1 Spis rysunków 8.2 Spis tabel |
|
| |
|
|
| |
Wersja pdf pracy udostępniana na życzenie: labchip(a)pwr.wroc.pl |
|
| |
|
|
| |
|
|
| |
|
|
| |
Wojciech Filipek, Politechnika Wrocławska 2013 |
|
| |
Projekt inżynierski "Projekt mikrostruktury naczyń włosowatych sztucznego guza nowotworowego" |
|
| |
|
|
| |
Streszczenie |
|
| |
W pracy zaprezentowano metodę projektowania układów Lab On Chip. Ta szybko rozwijająca się technologia, została wykorzystana do zaprojektowania układu imitującego naczynia włosowate guza nowotworowego trzustki. We wstępie przedstawiono ogólne etapy rozwoju guzów nowotworowych oraz genezę powstania guza trzustki. Dalsza część skupia się na ewolucji techniki Lab On Chip wraz z rozwojem technologii oraz przedstawia sposoby wykorzystania tej metody w różnych dziedzinach nauk biologicznych.
Część bad mikrochipawcza opisuje kolejne etapy projektu, począwszy od projektowania struktury w programie AutoCad po utworzenie gotowegoa. Zdecydowano się na uproszczenie struktury z 3D na 2D. Do wytworzenia chipu użyto trzech rodzajów materiału: szkła, poli(dimetylosiloksanu) oraz pleksi, struktury wypalano metodą bezpośredniego grawerowania przy użyciu lasera CO2.
Cel Pracy Celem projektu inżynierskiego było zaprojektowanie mikrostruktury naczyń włosowatych guza nowotworowego trzustki i opracowanie metody fabrykacji takiego układu. |
|
| |
|
|
| |
SPIS TREŚCI
Wprowadzenie i cel pracy Wstęp teoretyczny Guzy nowotworowe WASKULARNA MIMIKRA ANGIOGENEZA WGŁOBIANIE Rak trzustki LAB ON CHIP Budowa LOC Techniki wytwarzania LOC Przykłady wykorzystania techniki LOC Materiały i urządzenia wykorzystane w projekcie Praca Badawcza Projekt mikrostruktury naczyń włosowatych nowotworu trzustki Opracowanie warunków wypalania pleksi Opracowanie warunków wypalania struktury na warstwie PDMS Opracowanie metody czyszczenia powierzchni wypalonej struktury Utworzenie gotowego chipa Wnioski Literatura |
|
| |
|
|
| |
Wersja pdf pracy udostępniana na życzenie: labchip(a)pwr.wroc.pl |
|
| |
|
|
| |
|
|
| |
|
|
| |
Kamila Rogala, Politechnika Wrocławska 2012. |
|
| |
Praca magisterska "Projekt i badania mikroprzepływów
w naczyniach włosowatych sztucznego guza nowotworowego". |
|
| |
MA thesis "Project and experimental investigations of microflow in the blood vessels of the artificial tumor". |
|
| |
|
|
| |
Streszczenie |
|
| |
Praca prezentuje nowy sposób fabrykacji mikrourządzeń Lab-on-a-chip, które
z roku na rok znajdują coraz więcej zastosowań w dziedzinie biologii i biotechnologii. Innowacyjna metoda pozwala na rezygnację z kosztownych i wymagających preparacji matrycy technik litograficznych. Opracowana technologia posłużyła do stworzenia mikrosystemu symulującego sieć naczyń włosowatych, powstających podczas angiogenezy nowotworowej. Wykorzystano do tego proces bezpośredniego grawerowania laserem CO2, którym spreparowano mikrokanały. Podstawowym materiałem budulcowym, który poddano obróbce laserowej był, popularnie stosowany w mikrosystemach, polimer – poli(dimetylosiloksan). Dzięki temu mikrourządzenie stało się transparentne
i biokompatybilne. Do budowy chipa posłużyły trzy rodzaje materiału : szkło, poli(dimetylosiloksan) i pleksi. Opracowano pełną metodykę postępowania podczas badań laboratoryjnych. W ich wyniku zbudowano dwuwymiarowy, zamknięty układ mikrokanałów, który stanowił odwzorowanie struktury naczyń w guzie nowotworowym. Funkcjonalność mikrourządzenia sprawdzono przez indukowanie kontrolowanych mikroprzepływów zawiesiny komórek. Zbudowany układ Lab-on-a-chip może służyć jako narzędzie do przeprowadzania różnego rodzaju doświadczeń laboratoryjnych z zakresu biochemii i medycyny np. testowanie wpływu nowych leków na hodowle komórkowe czy badania dotyczące metastazy nowotworowej. |
|
| |
|
|
| |
Abstract |
|
| |
This work presents new technique which allows to fabricate Lab-on-a-chip microdevices. Every year the number of applications of such systems in disciplines like biotechnology or biology is multiplying. Using this innovative approach allows to omit inconveniences (e.g. high costs or necessity to produce templates) of lithographic methods. Designed technology helped create microfluidic system which simulates structure of capillaries arising during tumor angiogenesis. This research exploited direct prototyping process of microchannels with using of CO2 laser station. Basic, building material processed by laser was poly(dimethylsiloxane) – an elastomer popularly used in microsystems. Thanks to it, the microdevice has became transparent and biocompatible. To build this microfluidic system three types of material were needed: glass, poly(dimethylsiloxane) and poly(methyl methacrylate). Complete methodology of experimental investigations was worked out. During researches a two-dimensional, closed system of microchannels was built. They were a part of artificial blood vessels derived from tumor. Functionality of this system was checked by inducing controlled microflows of yeast’s solutions. Created Lab-on-a-chip device can serve as a useful tool in experimental biochemistry or medical investigations e.g. examination the influence of new drugs on cell cultures or researches of tumor metastasis. |
|
| |
|
|
| |
Spis treści |
|
| |
I. TEORIA
I.1. Angiogeneza w procesie powstawania guzów nowotworowych
I.1.1. Angiogeneza – definicja
I.1.2. Etapy angiogenezy
I.1.3. Czynniki indukujące i inhibujące proces angiogenezy
I.1.4. Angiogeneza nowotworowa
I.1.5. Charakterystyka mikronaczyń krwionośnych guza nowotworowego
I.1.6. Modelowanie matematyczne procesu angiogenezy nowotworowej
I.1.7. Trójwymiarowe modelowanie angiogenezy
I.2. Układy Lab-on-a-chip. Metody fabrykacji
I.2.1. Charakterystyka i historia powstania LOC
I.2.2. Ogólna budowa i materiały służące do preparacji LOC
I.2.3. Tradycyjne metody fabrykacji mikrosystemów
I.2.4. Wytwarzanie LOC metodą bezpośredniego grawerowania laserowego
I.3. Zastosowania LOC
I.3.1. Rodzaje mikrosystemów i ich zastosowania
I.3.2. LOC a badania nad nowotworami i angiogenezą
I.3.3. Zalety i wady stosowania mikrourządzeń
II. URZĄDZENIA I MATERIAŁY WYKORZYSTANE PODCZAS BADAŃ
II.1. Sprzęt laboratoryjny
II.2. Poli(dimetylosiloksan)
II.3. Pozostałe materiały
III. PROJEKT
III.1. Etapy pośrednie
III.2. Projekt końcowy
IV. FABRYKACJA
IV.1. Nakładanie PDMS-u przy użyciu spin coatera. Pomiary grubości utworzonych warstw
IV.1.1. Materiały i sprzęt laboratoryjny
IV.1.2. Przygotowanie polimeru
IV.1.3. Metodyka badań
IV.1.4. Wyniki
IV.1.5. Wnioski
IV.2. Dostosowanie parametrów lasera. Wypalanie struktur w PDMS-ie
IV.2.1. Materiały i sprzęt laboratoryjny
IV.2.2. Dobranie materiału do badań
IV.2.3. Metodyka badań
IV.2.4. Wyniki
IV.2.5. Wnioski
IV.3. Przenoszenie utworzonych w polimerze struktur naczyń włosowatych
IV.3.1. Materiały i sprzęt laboratoryjny
IV.3.2. Dobranie materiału do badań
IV.3.3. Metodyka badań
IV.3.4. Wyniki i wnioski
IV.4. Utworzenie gotowego chipa. Kontrola przepustowości kanałów i szczelności całego układu
IV.4.1. Materiały i sprzęt laboratoryjny
IV.4.2. Metodyka badań
IV.4.3. Wyniki
IV.4.4. Wnioski
IV.4.5. Podsumowanie wszystkich etapów fabrykacji
V. BADANIA MIKROPRZEPŁYWÓW
V.1. Charakterystyka mikroprzepływów
V.1.1. Mikroprzepływy w LOC
V.1.2 Cechy przepływu laminarnego
V.1.3 Badania mikroprzepływów
V.2. Badania prędkości mikroprzepływów w zbudowanym układzie LOC
V.2.1. Materiały i sprzęt laboratoryjny
V.2.2. Metodyka badań
V.2.3. Wyniki
V.2.4. Wnioski
VI. DYSKUSJA WYNIKÓW
VI.1. Podsumowanie
VI.2. Możliwości modyfikacji mikrosystemu
VI.3. Możliwości przyszłych zastosowań mikrosystemu
VII. LITERATURA |
|
| |
|
|
| |
Podsumowanie i wnioski |
|
| |
W pracy zaprezentowano metodykę fabrykacji mikrosystemów z wykorzystaniem nowej metody bezpośredniego grawerowania laserowego TC&T. Metoda ta została wykorzystana do przygotowania oryginalnego układu LOC, który do tej pory nie został opisany w literaturze. Przeprowadzone eksperymenty zakończono zbudowaniem kompletnego i funkcjonalnego mikrourządzenia, będącego dwuwymiarowym modelem naczyń włosowatych guza nowotworowego.
Zalety mikrosystemu
Mimo szybkiego rozwoju mikrosystemów nie istnieją prawie żadne standardy umożliwiające ich produkcję na szeroką skalę. Rodzi się przez to tzw. niekompatybilność technologiczna, polegająca na zbyt dużej ilości metod konstrukcyjnych, materiałów
i komponentów. Uniemożliwia to ujednolicenie procesów i zastosowanie ich praktyce. Co znaczące, mimo iż PDMS jest najpopularniejszym materiałem budulcowym mikrourządzeń, nie opracowano do tej pory szeroko zakrojonych metod jego obróbki. Mikrosystemom potrzeba zatem standaryzacji. [Lim i in., 2010] Stosowanie technologii opartej na obróbce laserowej może usprawnić procesy związane z tworzeniem mikrokanałów, które obecne są w każdym chipie. W trakcie doświadczeń używano komercyjnego urządzenia, które z powodzeniem można wprowadzić do pracy na taśmie produkcyjnej. Inne techniki preparacji mikrosystemów są pod tym względem bardziej wymagające.
Biorąc pod uwagę prace laboratoryjne i możliwość prowadzenia doświadczeń naukowych, metoda fabrykacji chipa prezentuje sobą wiele korzyści. Przede wszystkim
w porównaniu do technik fotolitograficznych i miękkiej litografii, sposób budowy mikrourządzenia jest dużo prostszy w wykonaniu. Nie wymaga preparacji matrycy czy specjalnej fotomaski. [Liu i in., 2009] Dzięki temu możliwe jest wprowadzanie szybkich poprawek do projektu, bądź łatwe tworzenie całkiem nowych koncepcji pracy doświadczalnej. W prosty sposób można zwiększać, bądź zmniejszać średnice kanałów lub komór. Obsługa stacji laserowej jest przyjazna dla użytkownika, a poruszanie się po interfejsie programu kierującego grawerowaniem nie sprawia większych trudności. Ponadto koszty związane z produkcją chipa są dużo mniejsze, a podczas prac nie wykorzystuje się zaawansowanego technologicznie sprzętu i drogich odczynników. Zredukowano je do zakupu samego PDMS-u i izopropanolu. To znaczne oszczędności
w porównaniu z cenami związków chemicznych potrzebnych podczas fotolitografii. Kolejną zaletą jest szybkość procesu. Wykonanie nowej matrycy zajmuje zwykle wiele dni [Luu i in., 2012]. Tymczasem opisana w pracy fabrykacja może być przeprowadzona
w ciągu kilku godzin. Tego typu technika mogłaby z powodzeniem zastąpić, bądź częściowo usprawnić metody stosowane do tej pory. Rozdzielczość lasera byłaby bowiem wystarczająca dla preparacji wielu z układów LOC.
Nowoczesne mikrosystemy, umożliwiające badania in vitro z zakresu biologii i biochemii są niezbędne w rozwoju medycyny, farmakologii i biotechnologii. Umożliwiają one obserwację reakcji fizjologicznych organów, tkanek i pojedynczych komórek na biofizyczne i biochemiczne czynniki. [Vickerman i in. 2008] Rekonstrukcja modeli naczyń krwionośnych zyskała zatem dość dużą popularność w dziedzinie mikrosystemów. Stało się tak ze względu na to, że można w nich dość łatwo symulować kanały, które wyglądem i rozmiarem przypominają nasz układ krwionośny. Ponadto po wkroczeniu technologii wykorzystujących polimery, powstające naczynia są także elastyczne
i przepuszczalne dla gazów. Bardzo często wykorzystuje się je do badań komórek śródbłonka i ich oddziaływań z komórkami nowotworowymi, lekami czy elementami układu immunologicznego. [Zhang i in., 2012] Zwykle PDMS opłaszcza się wówczas dodatkowo hydrożelami kolagenowymi, które doskonale symulują macierz zewnątrzkomórkową i są dobrym podłożem dla wzrostu komórek. [Price i in., 2010] Stworzony mikrosystem z powodzeniem mógłby zostać wykorzystany do tego typu badań. Zaprojektowana struktura wiernie symuluje rozmiary i geometrię sieci naczyń włosowatych. Parametry mikroprzepływów (prędkość i charakter przepływu) są zaś zgodne z obserwowanymi w naturze. |
|
| |
|
|
| |
Wersja pdf pracy udostępniana na życzenie: labchip(a)pwr.wroc.pl |
|
| |
Thesis available on demand: labchip(a)pwr.wroc.pl |
|
| |
|
|
| |
|
|
| |
|
|
| |
Olga Kuteń, Wykorzystanie mikroukładów ‘lab-on-a-chip’ w aparatach diagnostyki medycznej μ-Tas. projekt inżynierski, Politechnika Wrocławska 2011. |
|
| |
|
|
| |
Wstęp |
|
| |
Mikrotechnologie w medycynie umożliwiają przeprowadzenie wyjątkowo specyficznych interakcji na poziomie komórkowym, co pozwala na precyzyjną analizę np. procesów biochemicznych zachodzących w ludzkim organizmie. Dlatego mikrotechnologie zapoczątkowały nowy trend technologiczny – powstanie miniaturowych laboratoriów, przeprowadzających standardowe procesy na miniaturowych chipach, zwanych mikroukładami lab-on-a-chip (LOC).
Mikroukłady wykorzystywane w analityce medycznej są alternatywą dla tradycyjnych urządzeń laboratoryjnych. Gdy na początku lat 90-tych zaczęto wdrażać urządzenia medyczne μ-Tas, szybko odkryto zalety układów lab-on-a-chip i zaczęto wykorzystywać je na szeroką skalę w szybkich i specyficznych procesach biologicznych i chemicznych. Za powstaniem takich mikroukładów stała potrzeba dostosowywania osiągnięć świata nauki do życia codziennego. W momencie gdy zachodzi potrzeba przeprowadzenia badania w warunkach poza szpitalem czy specjalistycznym laboratorium, to właśnie dzięki najnowszym osiągnięciom mikrotechnologii możliwe jest zaprojektowanie przenośnych, niezawodnych i szybkich urządzeń przeprowadzających podstawowe badania np. analizę parametrów krwi. Takie urządzenia znajdują, i wraz z powstawaniem nowych technologii będą znajdowały zastosowania w bardzo wielu miejscach i sytuacjach – począwszy na przykład od wojska przez oddziały intensywnej terapii, a na pacjentach w ich własnych domach kończąc. |
|
| |
|
|
| |
Cel pracy |
|
| |
Celem pracy było przeprowadzenie analizy obszarów zastosowania mikroukładów Lab-on-a-Chip (LOC) w urządzeniach diagnostyki medycznej Micro Total Analysis Systems (μ-TAS).
W szczególności przeprowadzono:
- analizę budowy teoretycznego (idealnego) układu lab-on-a-chip,
- zaprezentowano podstawowe informacje na temat aparatury μ-Tas,
- omówiono typowe procesy biotechnologiczne w których wykorzystywane są układy LOC,
- zaprezentowano i szczegółowo omówiono wybrane przykłady analiz wykonywanych z zastosowaniem mikroukładów LOC,
- omówiono perspektywy przyszłego wykorzystania LOC w aparatach μ-Tas.
Opisane przykłady analiz przeprowadzanych przez LOC ukazują budowę danego mikroukładu, sposób przeprowadzanej analizy, zalety poszczególnych rozwiązań LOC oraz możliwości, które niesie za sobą wykorzystanie takiego urządzenia w aparatach μ-Tas. Na zakończenie pokrótce zostały przeanalizowane liczne zastosowania układów LOC, które mogą w szczególny sposób wpłynąć na poprawę jakości życia ludzkiego lub wdrożenie nowych, funkcjonalnych technologii w niedalekiej przyszłości. |
|
| |
|
|
|
| |
-> Wersja pdf pracy |
|
| |
|
|
| |
|
|
| |
|
|
| |
1. Opracowanie metody fabrykacji układów LOC metodą bezpośredniego grawerowania laserowego
|
|
| |
Kamila Rogala, Wojciech Filipek, Roman Szafran |
|
| |
|
|
| |
-> Badania nanoszenia warstw PDMS o kontrolowanej grubości na podłoża Z PC i pleksi |
|
| |
|
|
| |
Celem wstępnych badań było określenie grubości warstw PDMS powstających na podłożu wykonanym z PC i Plexi w zależności od prędkości obrotowej spin-coatera i czasu rozprowadzania. |
|
| |
|
|
| |
PDMS – Poli(dimetylosiloksan)
Wykorzystanie PDMS (Dow Corning, SYLGARD 184 SILICONE ELASTOMER KIT) w badaniach było umotywowane wieloma korzystnymi cechami, jakie reprezentuje sobą w/w polimer. Jest on materiałem odpowiednim do obróbki laserem CO2, pozwalającym odwzorować mikrokanały z dużą wiernością i dokładnością. Ponadto jest on transparentny w świetle widzialnym, przez co umożliwia bezpośrednią obserwację mikroprocesów oraz badania fluorescencji, czy absorbancji próbek. Dodatkową, lecz równie istotną cechą, jest to, że sieciuje się w niskich temperaturach, co znacznie ułatwia prace laboratoryjne. PDMS jest także nietoksyczny i biokompatybilny, co umożliwia np. namnażanie w nim ludzkich kultur komórkowych. Polimer ten można również łatwo formować, a także kontrolować właściwości powierzchniowe. |
|
| |
|
|
| |
Badania przeprowadzono w szerokim zakresie prędkości obrotowych (500 - 10000 RPM) oraz dla szeregu czasów prowadzenia procesu 30s. oraz 1, 2,3, 5, 10 min). W rezultacie uzyskano warstwy PDMS o grubościach od 5 do 120 um. Poniżej zaprezentowano przykładowe wyniki dla czasu prowadzenia procesu wirowania 1 min (rysunek 1). |
|
| |
|
|
| |
|
|
| |
|
|
| |

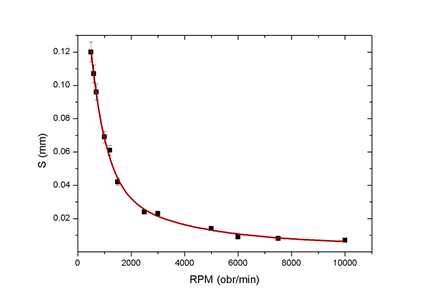

| Rysunek 1. Zależność grubości warstwy PDMS od prędkości obrotowej spin coatera. |
|

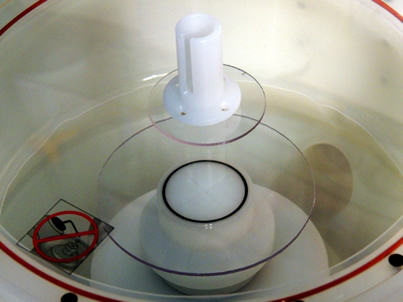

Rysunek 2. Film przedstawiający proces rozprowadzania warstwy PDMS na powierzchni krążka wykonanego z poliwęglanu. (kliknij aby obejrzeć) |
|
|
| |
|
|
| |
|
|
| |
-> Badania wpływu parametrów wiązki laserowej na jakość krawędzi cięcia poliwęglanu |
|
| |
|
|
| |
Celem badań było wyznaczenie optymalnych parametrów wiązki lasera CO2 do cięcia płyt PC. |
|
| |
|
|
| |
Wykonano szereg badań dla różnych ustawień mocy lasera, w zakresie od 15 do 80 % mocy znamionowej (30 WAT) przy prędkości przesuwu głowicu 1% wartości maksymalnej. Poniżej przedstawiono wprzykładowe wyniki badań dla poliwęglanu. |
|
| |
|
|
| |
 |
 |
 |
| 20 % |
30 % |
40 % |
| |
|
|
 |
 |
 |
| 60% |
80 % |
80 % |
|
|
| |
|
|
| |
Rysunek 3. Krawędzie cięcia laserem płyt z poliwęglanu grubosci 2mm. |
|
| |
|
|
| |
|
|
| |
-> Badania wpływu parametrów wiązki laserowej na jakość grawerowanych mikrostruktur |
|
| |
|
|
| |
Celem badań było dobranie optymalnych parametrów wiązki laserowej (moc, częstotliwość impulsu) oraz prędkości przesuwu głowicy lasera. |
|
| |
|
|
| |

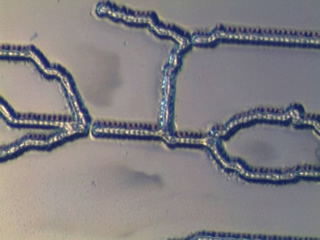

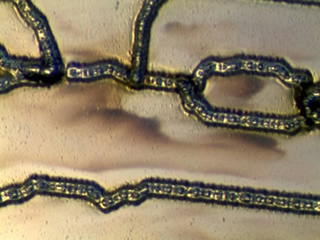

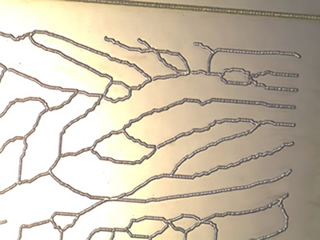

Wykonano szereg badań dla różnych ustawień aparatu. Poniżej przedstawiono przykładowe wyniki grawerowania kanałów w PDMS o grubości 50 um. Szerokość otrzymanych kanałów wynosiła około 50 um. |
|
| |
|
|
| |
   |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
