Laboratorium badawcze

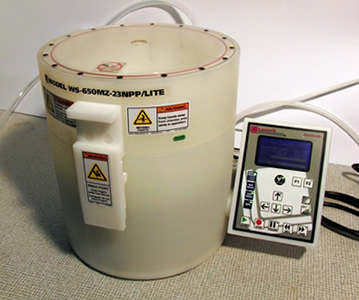

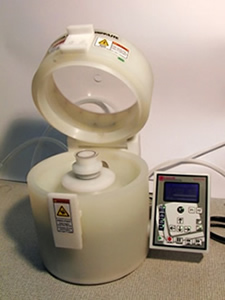

1. Spin coater Laurell Technologies WS-650-23 NPP

(zakup sfinansowany ze środków NCN projekt nr N N501 042140)

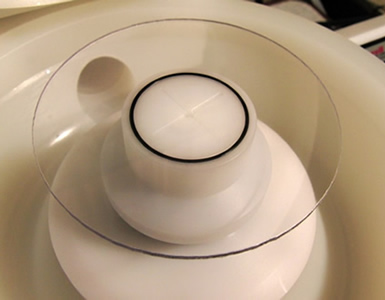

Urządzenie służy do nanoszenia cienkich warstw materiału polimerowego np. PDMS na płaskie powierzchnie płytek (suport). Poprzez wprawienie w ruch obrotowy płytki i jednoczesne naniesienie na jej powierzchnię płynnego polimeru, dzięki działaniu siły odśrodkowej, uzyskuje się jednorodne, cienkie warstwy polimeru o kontrolowanej grubości na powierzchni suportu. Urządzenie wykorzystywane jest w elektronice do nanoszenia fotorezystu na powierzchnię wafli krzemowych, a następnie trawienia, wywoływania i suszenia materiałów. Powlekacz obrotowy znajduje również zastosowanie w MEMS. Komora robocza urządzenia wykonana została w całości z polipropylenu wysokiej gęstości oraz dodatkowo wyposażona została w osłonę z FEP Teflon.

Podstawowe parametry urządzenia:

- średnica powlekanego wafla 5 - 150mm lub kwadraty do 127x127 mm, adapter do szkiełek mikroskopowych,
- prędkość obrotowa 100 - 12000 RPM ustawiana z dokładnością 0,5 RPM, przyspieszenie 13000 RPM/sec,
- sterowanie cyfrowe i ręczne z rozdzielczością 1 RPM z panelu dotykowego oraz komputera PC,
- 51 ramp czasowych o długości trwania 0,1s - 100min,
- oprogramowanie SPIN3000 do zarządzania urządzeniem,
- dozowniki strzykawkowe na płyny 5 i 30 ml umieszczone centralnie w pokrywie urządzenia, umożliwiające dozowanie płynów na powierzchnię płytek w trakcie wirowania,
- odbieralnik nadmiaru spływającej cieczy,
- oddzielna bezolejowa pompa próżniowa.

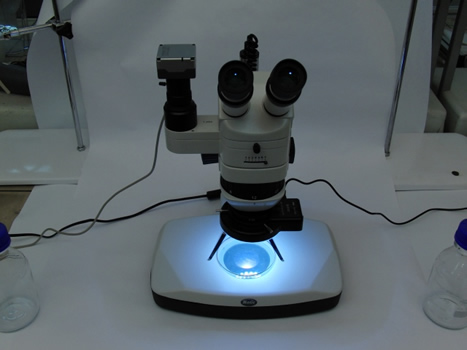

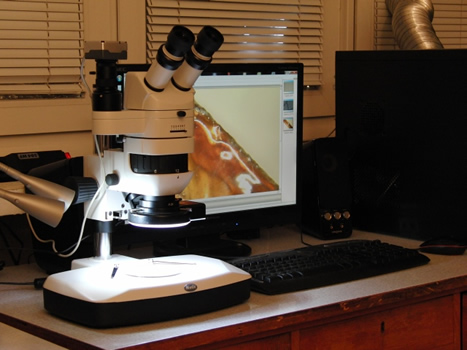

2. Optyczny mikroskop stereoskopowy Motic K-400L wraz z kamerą Moticam 2300

(zakup sfinansowany ze środków NCN projekt nr N N501 042140)

Mikroskop wykorzystywany jest do trójwymiarowej analizy i obrazowania mikrostruktury kanałów w świetle przechodzącym oraz odbitym. Jest podstawowym narzędziem służącym zarówno do roboczej oceny jakości mikrostruktur, dokumentacji fotograficznej, jest również niezastąpionym narzędziem pomocnym przy wszelkich pracach wymagających szczególnej precyzji.

Podstawowe parametry urządzenia:

- Optyka z korekcja na nieskończoność, typ optyki - Galilean- (CMO) Common Main Objective, dystans roboczy 89 mm.
- Głowica mikroskopu binokularowa z tubusami okularowymi nachylonymi pod katem 45°, obrotowa w pełnym zakresie 360°, tubusy okularowe z regulacją rozstawu źrenic. Obiektyw Plan-achromatyczny 1x oraz nasadkowy 2.0x.
- Okulary szerokopolowe WF o powiększeniu 10×, pole widzenia 23 mm, niezależna korekcja dioptrii dla każdego okularu ± 5 D.
- Most optyczny z podwójną przesłoną irysową do wykonywania dokumentacji fotograficznej oraz do podłączenia kamery cyfrowej wraz z adapterem 0.65x.
- Szeroka podstawa 330×280 mm z wygodnymi oparciami na dłonie z podwójnym oświetleniem halogenowym 2x 10W/12V z regulacją intensywności. Mechanizm przesuwu głowicy ze sprzęgłem pozwalającym na regulację oporów ruchu.
- Oświetlacz LED 60 diodowy z regulacją intensywności.
- Kamera 3.1 Mpix (2048 × 1536 pikseli), ½” CMOS progresywny 71 dB S/N, 46.5 fps przy rozdzielczości 640 × 480 pikseli 21.5 fps przy rozdzielczości 1024 × 768, 6 fps przy maksymalnej rozdzielczości.

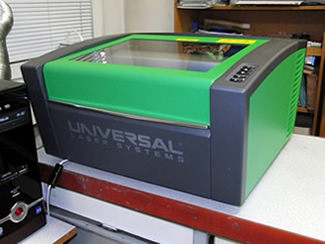

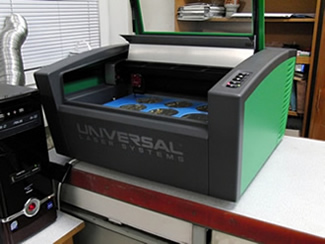

3. Laserowa stacja grawerująca (ploter laserowy) Universal Laser Sytems VLS 2.30

(zakup sfinansowany ze środków NCN projekt nr N N501 042140)

Urządzenie wykorzystywane jest do laserowego grawerowania struktury mikrokanałów w materiałach polimerowych, głównie PDMS (polidimetylosiloksan). Znajduje również zastosowanie przy cięciu i obróbce podłoży ze szkła, pleksi, poliwęglanu i PETG (politereftalan etylenu). Umożliwia bezpośrednie przeniesienie zaprojektowanej struktury ze środowiska CAD na powierzchnię materiału, z pominięciem czasochłonnych operacji naświetlania i trawienia struktur (SU-8, DRIE (proces Bosch).

Podstawowe parametry urządzenia:

- Sterowane elektronicznie silniki krokowe wysokiej precyzji (przesunięcie 0,1 mm) przenoszące siłę napędową za pomocą pasków kewlarowych na ramiona plotera, poruszające się na bezsmarowych łożyskach kulkowych z dodatkową opcją sprzętowej oraz programowej kalibracji położenia.
- Źródło laserowe typu gazowego klasy 4-tej emitujące promieniowanie świetlne o długości fali 10,6 um, wypełnione mieszaniną CO2 w szczelnej metalowej tubie o mocy 30 WAT, chłodzone powietrzem oraz wyzwalane za pomocą prądu wysokiej częstotliwości o współczynniku jakości wiązki M2 = 1,2 +/- 0,2. Zintegrowany wskaźnik laserowy klasa 3R o długości fali 682nm i mocy 5mW.
- Podstawowy stół aluminiowy wytrzymujący maksymalne obciążenie przy pracy statycznej 20 kg oraz dynamiczne 15kg, sterowany za pomocą silników krokowych wysokiej precyzji (skok 0.1mm) i rozmiarach całkowitych 476mm x 368mm oraz rozmiarach roboczych 406mm x 304mm. Dodatkowy stół typu plaster miodu o parametrach zgodnych ze stołem podstawowym, wyposażony dodatkowo w system wyciągu spalin spod materiału obrabianego.

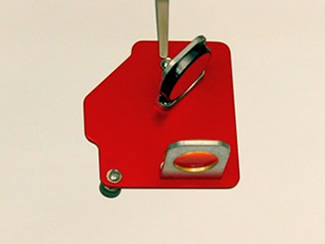

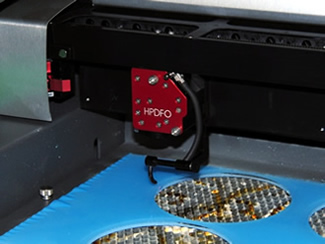

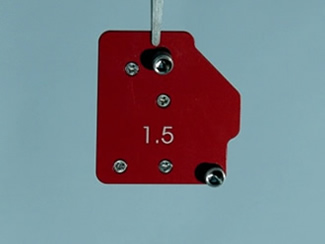

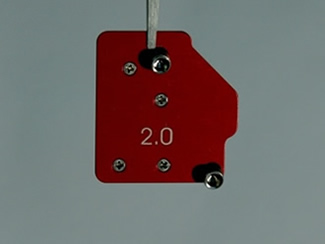

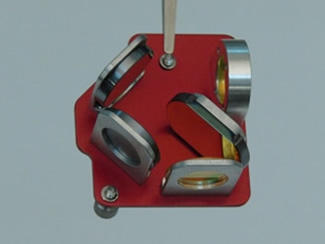

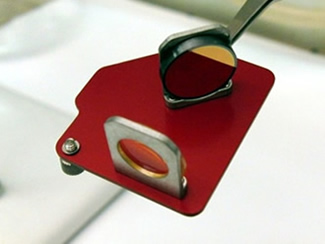

- Układ optyczny składający się z: a) beam expander’a, b) dwóch luster, c) dwóch wymiennych soczewek 1,5” i 2.0” o średnicy plamki odpowiednio 76um i 127um, wykonanych z materiału odpornego na promieniowanie optyczne o mocy czynnej 100WAT oraz specjalny układ optyczny HPDFO o średnicy plamki 30um.
- Systemy prostopadłego nadmuchu w miejscu cięcia oraz grawerowania spełniające dodatkowo funkcję chłodzenia optyki lasera. Systemy nadmuchu bocznego.

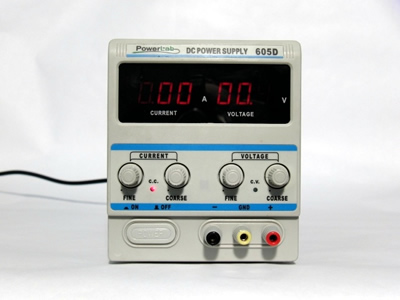

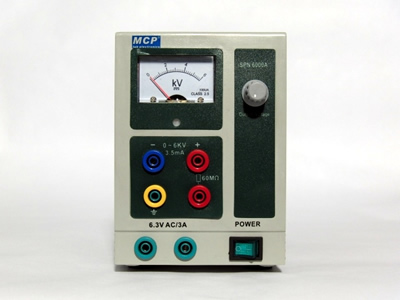

4. Zasilacze laboratoryjne prądu stałego SPN6000A 6kV/3,5mA DC MCP oraz POWERLAB 605D 60V/5A

Urzadzenia przeznaczone do zasilania prądem stałym mikroukładów do elektroforezy i elektrokinetycznego transportu płynów w mikrokanałach.

Podstawowe parametry urządzenia:

- MCP Zasilacz lab.wysokonapięciowy SPN6000A 6kV/3,5mA DC MCP
- PowerLab Zasilacz lab. POWERLAB 605D 60V/5A LED

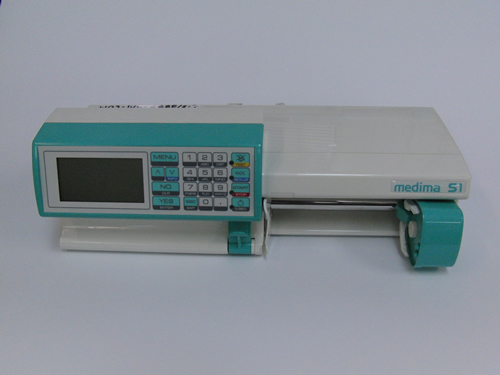

5. Pompy strzykawkowe Medima S-1 3 szt.

Podstawowe parametry urządzenia:

Możliwość programowania szybkości infuzji w ml/h oraz w innych najczęściej używanych jednostkach, takich jak: ng, µg, mg, µU, mU, U, kU, µmol, mmol, mol, / kg / min, godz, 24 godz. Wiele trybów infuzji, w tym infuzja ciągła, z przerwami, profil (do 24 cykli). Minimalne natężenie przepływu 0,1 ml/h.

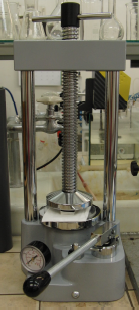

6. Prasa hydrauliczna Carlo de giorgi

Podstawowe parametry urządzenia:

ciśnienie robocze 200 bar, ciśnienie maksymalne 400 bar, nacisk roboczy 15000 kg, skok tłoka 16mm

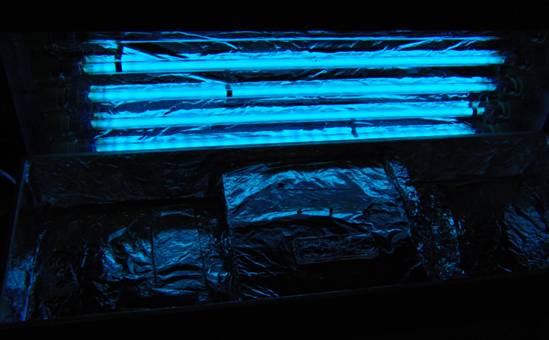

7. Komora UV

Podstawowe parametry urządzenia:

Promienniki: rtęciowe niskoprężne lampy wyładowcze z żarzonymi katodami, przystosowane do zasilania napięciem 230 V z wykorzystaniem typowych układów stabilizacyjno-zapłonowych. Charakteryzują się brakiem luminoforu, a przezroczyste bańki zewnętrzne wykonane są ze szkła kwarcowego. Promieniowanie UV emitowane w dwóch liniach rezonansowych rtęci o długościach fal 185,0 nm i 253,7 nm. Pochodzi ono z wyładowania elektrycznego w rtęci o prężności par ok. 7x 10-3 Tr. Lampy zamontowane w zamykanej komorze z pleksi, wyłożonej folią aluminiową.
